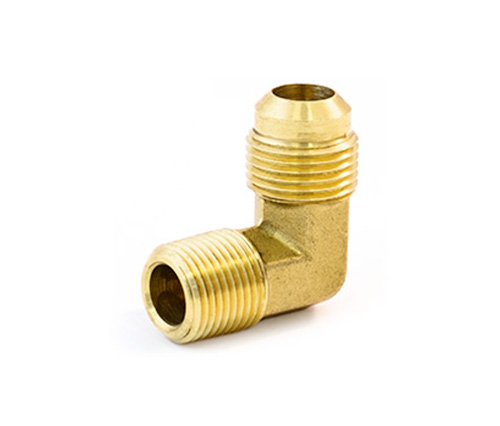

49# SAE 45 ° Flare kovaná 90 ° samčí loketní mosazné vzplanutí kování

Funkce produktu:
■■ Celá mosazná konstrukce
■■ Odolává vibracím s použitím dlouhé matice
■■ Ul seznam
■■ Funkční požadavky SAE J512 a J513

Trhy: Aplikace:
■■ Chlazení ■■ Linie chladiva
■■ Těžký vůz ■■ Propan
■■ Mobilní ■■ Paliva
■■ Průmyslový ■■ Adaptéry
■■ Topení ■■ Zemní plyn
■■ Klimatizace

Referenční část č.
249f -49 -E1 -149F -10283 až 10309 -S49

Kontaktujte nás

SPECIFIKACE

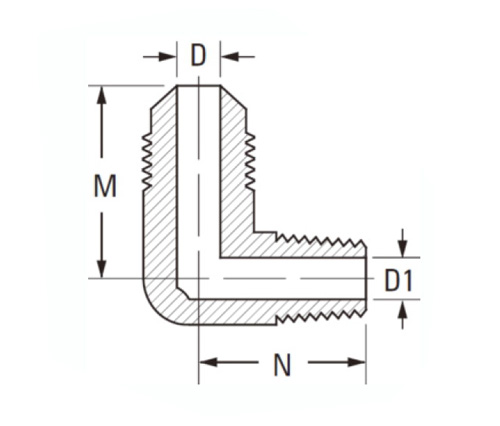

ČÁST#	Flare O.D × Thread	D1	D	M	N
49-2A	1/8 × 1/8	.219	.126	.63	.73
49-3a	3/16 × 1/8	.219	.126	.75	.75
49-4a	1/4 × 1/8	.219	.189	.81	.76
49-4b	1/4 × 1/4	.312	.189	.88	.94
49-4C	1/4 × 3/8	.438	.189	.92	1.01
49-4d	1/4 × 1/2	.562	.189	1.02	1.09
49-5a	5/16 × 1/8	.219	.219	.91	.88
49-5b	5/16 × 1/4	.312	.219	.95	.95
49-5C	5/16 × 3/8	.438	.219	.98	1.01
49-6a	3/8 × 1/8	.219	.282	1.00	.91
49-6b	3/8 × 1/4	.438	.282	1.06	1.01
49-6C	3/8 × 3/8	.438	.282	1.05	1.08
49-6d	3/8 × 1/2	.562	.282	1.10	1.00
49-8b	1/2 × 1/4	.312	.408	1.19	1.00
49-8C	1/2 × 3/8	.438	.408	1.19	1.00
49-8d	1/2 × 1/2	.562	.408	1.16	1.13
49-8E	1/2 × 3/4	.750	.408	1.38	1.38
49-10b	5/8 × 1/4	.312	.500	1.34	1.22
49-10C	5/8 × 3/8	.438	.500	1.34	1.22
49-10D	5/8 × 1/2	.562	.500	1.35	1.38
49-10E	5/8 × 3/4	.750	.500	1.44	1.38
49-12d	3/4 × 1/2	.562	.625	1.60	1.48
49-12E	3/4 × 3/4	.750	.625	1.60	1.62

*Údaje o rozměrech se mohou bez předchozího upozornění změnit

* Ref.Sae No.010202

Loket série 49 je konstruován z vysoce kvalitní mosazi pro dlouhodobé použití a vyhovuje 1-1/16 ”NPT připojení k proudu
