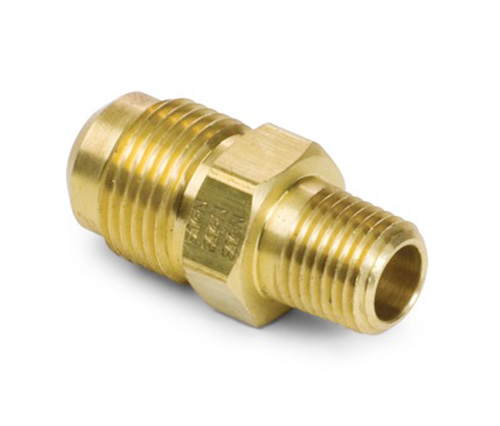

42# SAE 45 ° vzplanutí samčí adaptér mosazné kování vzplanutí

Funkce produktu:
■■ Celá mosazná konstrukce
■■ Odolává vibracím s použitím dlouhé matice
■■ Ul seznam
■■ Funkční požadavky SAE J512 a J513

Trhy: Aplikace:
■■ Chlazení ■■ Linie chladiva
■■ Těžký vůz ■■ Propan
■■ Mobilní ■■ Paliva
■■ Průmyslový ■■ Adaptéry
■■ Topení ■■ Zemní plyn
■■ Klimatizace

Referenční část č.
U1 -48 -10253-10280 -S48

Kontaktujte nás

SPECIFIKACE

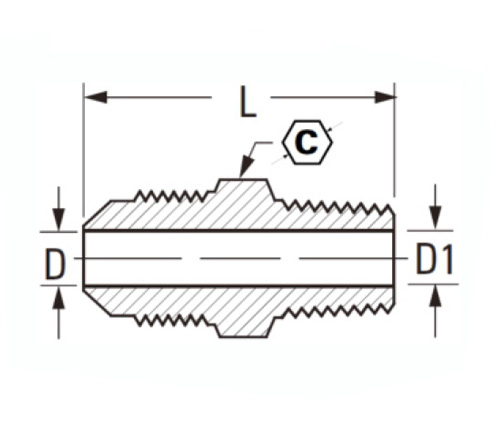

ČÁST#	Flare O.D × Thread	C	D	D1	L
48-2A	1/8 × 1/8	7/16	.079	.219	.47
48-3a	3/16 × 1/8	7/16	.126	.219	.58
48-4a	1/4 × 1/8	7/16	.189	.219	.69
48-4b	1/4 × 1/4	9/16	.189	.312	.79
48L-4B	1/4 × 1/4	9/16	.189	.330	.88
48-40	1/4 × 3/8	11/16	.189	.438	1.06
48L-4C	1/4 × 3/8	11/16	.189	.438	1.19
48-4d	1/4 × 1/2	7/8	.189	.562	1.31
48L-4d	1/4 × 1/2	7/8	.189	.562	1.28
48-5a	5/16 × 1/8	1/2	.219	.219	1.38
48-5b	5/16 × 1/4	9/16	.219	.312	1.44
48L-5B	5/16 × 1/4	9/16	.219	.330	1.53
48-5C	5/16 × 3/8	9/16	.219	.438	1.69
48-6a	3/8 × 1/8	5/8	.282	.219	1.88
48-6b	3/8 × 1/4	5/8	.282	.312	1.87
48L-6B	3/8 × 1/4	5/8	.282	.330	1.31
48-6C	3/8 × 3/8	11/16	.282	.438	1.44
48L-6C	3/8 × 3/8	11/16	.282	.438	1.37
48-6d	3/8 × 1/2	7/8	.282	.562	1.69
48L-6d	3/8 × 1/2	7/8	.282	.562	1.44
48-8b	1/2 × 1/4	3/4	.408	.312	1.60
48-8c	1/2 × 3/8	3/4	.408	.438	1.62
48L-8C	1/2 × 3/8	3/4	.408	.438	1.46
48-8d	1/2 × 1/2	7/8	.408	.562	1.73
48L-8d	1/2 × 1/2	7/8	.408	.562	1.62
48-8E	1/2 × 3/4	1-1/16	.408	.750	1.75
48-10b	5/8 × 1/4	7/8	.500	.312	1.79
48-10C	5/8 × 3/8	7/8	.500	.438	1.79
48L-10C	5/8 × 3/8	7/8	.500	.438	1.67
48-10D	5/8 × 1/2	7/8	.500	.562	1.98
48l-10d	5/8 × 1/2	7/8	.500	.562	1.80
48-10E	5/8 × 3/4	1-1/16	.500	.750	1.85
48-12d	3/4 × 1/2	1-1/16	.625	.562	2.17
48-12E	3/4 × 3/4	1-1/16	.625	.750	2.08

*Údaje o rozměrech se mohou bez předchozího upozornění změnit

„L“ znamená světelný vzor.

Tato armatury jsou zcela zaměnitelné s kováními s plným vzorem, ale byly upraveny pohodovým způsobem.

Tato modifikace je obvykle v délce potrubí, která se používá v instalatérských a lehkých průmyslových aplikacích

*Ref.sae.no.010102

Sae 45 ° vzplanutí samčí adaptér, všechny mosazné. UL uvedené, funkční požadavky SAE J512 a J513. Řada U1 je vhodná pro chlazení, těžký vůz, propan, mobilní paliva, průmyslové aplikace, adaptéry a aplikace vytápění (zemní plyn).
