domov / produkt / Hadice Barb Fitting & Mini Barb / 1/8 NPT x 1/4 hadicový barb Fitting 45 ° mužský loket

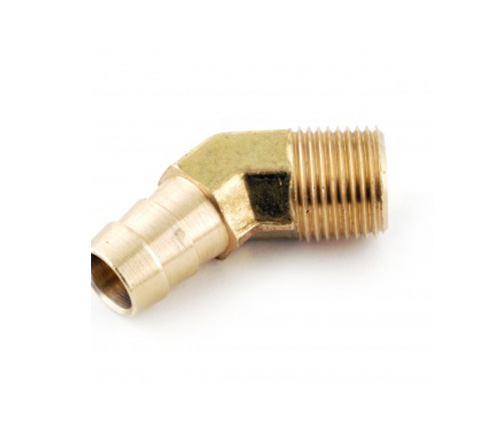

1/8 NPT x 1/4 hadicový barb Fitting 45 ° mužský loket

1/8 NPT x 1/4 hadicový Barb Fitting 45 ° mužský loket 139
Loket 45 stupňů pro připojení hadice k potrubí se závislou trubkou v úhlovém montáži se připojuje k hadici na jednom konci a má zapnutý mužský konektor.
Připojení k hadici na jednom konci se připojí k hadici a na druhém má konektor NPT.
Mosaz pro odolnost proti korozi, tažnost při vysokých teplotách a nízká magnetická propustnost.
Oslovená montáž vytváří těsné těsnění na flexibilní a polostavitelné hadici, když se používá s hadicovou svorkou nebo krimpovacím rukávem nebo ferrulem (prodáno samostatně) · pro použití s plastovou nebo gumovou hadicí.

Typická aplikace:
Obvody pro řízení teploty, pneumatické obvody, vakuové a tekuté systémy
Zkušební přístroje, mazivo, linky chladicí kapaliny

Tlak:
Vydrží prasklé tlaky plastových trubek

Kontaktujte nás

SPECIFIKACE

Referenční část č.
140 -HE145 -139HB -KF -PS45 -13945

ČÁST#	Hadice i.d × samec nptf	D	N	M	L
139-4a	1/4 × 1/8	.187	.55	.63	.91
139-4b	1/4 × 1/4	.187	.62	.76	1.04
139-5a	5/16 ×/8	.250	.60	.83	.83
139-6a	3/8 × 1/8	.281	.66	.63	.83
139-6b	3/8 × 1/4	.281	.84	.63	.82
139-6C	3/8 × 3/8	.281	.87	.63	.93
139-8b	1/2 × 1/4	.375	.84	.63	1.00
139-8C	1/2 × 3/8	.375	.87	.68	1.00
139-8d	1/2 × 1/2	.375	.94	.68	1.15

1/8 NPT x 1/4 hadicový barb Fitting 45 ° samčí loket 139. Připojuje se k hadici na jednom konci a má na druhém samčí konektor NPT. Mosaz pro odolnost proti korozi, tažnost při vysokých teplotách a nízká magnetická propustnost. Pro použití s plastovou nebo gumovou hadicí.

Tento 1/8 NPT x 1/4 hadicový barb 45 ° samčí loket je pro připojení hadice k závitovému potrubí pod úhlem. Tato montáž se spojí s hadicí na jednom konci a má na druhém konektoru mužského muže. Přizpůsobení se spojuje s hadicí na jednom konci a má na druhém konektoru NPT. Mosaz pro odolnost proti korozi, tažnost při vysokých teplotách a nízká magnetická propustnost.

Hadicový loket, který se připojuje k hadici na jednom konci a má na druhém mužský konektor na druhém a má na druhém samci a má na druhém konektor NPT 1/8 "NPT x 1/4". Vyrobeno z mosazi pro odolnost proti korozi, tažnost při vysokých teplotách a nízká magnetická propustnost, tato montáž se spojí s hadicí na jednom konci a má na druhém konektoru mužského muže.
