1569S tlak v otočných 90 ° mužský loket
  • 1569S tlak v otočných 90 ° mužský loket
  • 1569S tlak v otočných 90 ° mužský loket

1569S tlak v otočných 90 ° mužský loket

Funkce produktu:
■■ Mosazný Collet
■■ Buna n o-kroužek
■■ Podpora z nerezové oceli
■■ Setká se s D.O.T. FMVSS571.106
■■ Splňuje SAE J2494 & SAE J2494-3

Trhy:
■■ Těžký vůz
■■ Přívěs
■■ Mobilní

Aplikace:
■■ Vzduchové brzdy
■■ Vzduchové nádrže
■■ Air Ride
■■ Posuvníky
■■ Inflace pneumatik
■■ Primární a sekundární linky

Kompatibilní trubice:
■■ SAE J844 NYLONOVÁ TUBKOVÁNÍ typu A & B

Referenční část č.
AQ69Dots -169pmtns -1869 -DQ69Dots -1569SDOT

Kontaktujte nás

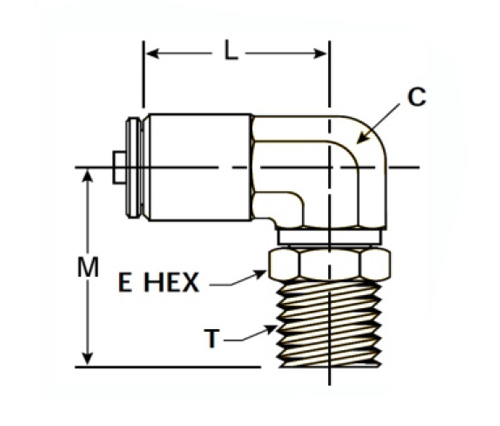

SPECIFIKACE

ČÁST#

TUBE O.D × Samec NPTF

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8d

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569S-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12d

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Navrženo pro těžké aplikace, jako jsou vzduchové brzdy, vzduchové nádrže a posuvníky s jízdou na vzduchu, inflace pneumatik, primární a sekundární vzduchové vedení. Funkce: Mosaz Collet, Buna N O-kroužek a podpora z nerezové oceli. Kompatibilní hadičky: SAE J844 Nylonové trubice typu A & B (referenční část č.: AQ69Dots). Samec loket je oulet, který umožňuje připojení vnějšího průměru vnějšího průměru menší než 12 mm, aby se namontovalo přes úhel 90 ° a ve dvou případech, 45 °. Konec je poklepán a přijímá vlákno M20x1.5. Lokty se vejdou do barelů / trubek brzdových vedení a nejsou kompatibilní s měděnými trubicemi.
