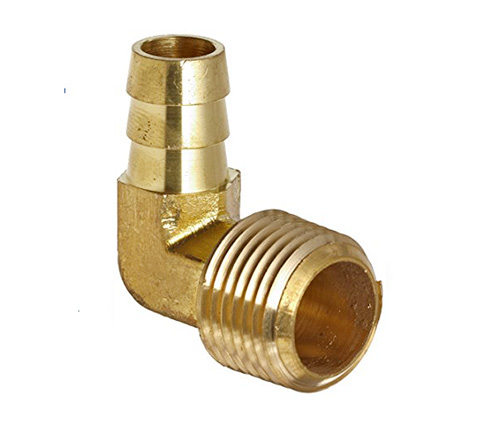

129 HASE BARB 90 ° loket na mužskou trubku

Funkce produktu:
■■ Celá mosazná konstrukce
■■ Fluorokarbonové O-kroužky
■■ NPTF, SAE Straight Thread, Metric Thread Ends
■■ Opakovaně použitelné
■■ Požadovaná svorka

Trhy:
■■ Průmyslový
■■ Konstrukce
■■ Těžký vůz
■■ Mobilní

Kompatibilní trubice:
■■ Gumová hadice
■■ GPH hadice

Referenční část č.
129 -HBE1 -KF -PS90 -29E -146

Kontaktujte nás

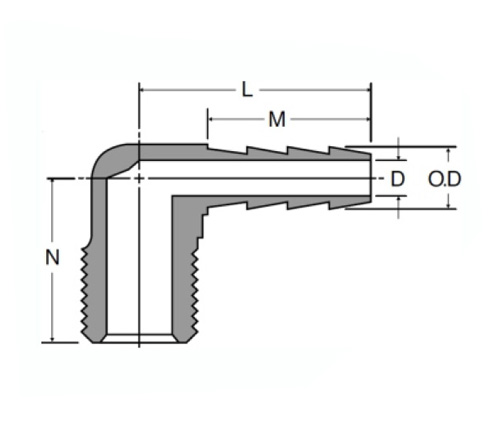

SPECIFIKACE

ČÁST#	Hadice I.D × MAEL NPTF	D	N	M	L
129-3a	3/16 × 1/8	.125	.84	.84	1.18
*129-4a	1/4 × 1/8	.187	.66	.76	1.04
*129-4b	1/4 × 1/4	.187	.86	.76	1.10
129-40	1/4 × 3/8	.187	.97	.97	1.58
129-5a	5/16 × 1/8	.250	.81	.76	1.01
*129-5b	5/16 × 1/4	.250	.86	.76	1.04
*129-5C	5/16 × 3/8	.250	.94	.97	1.58
129-6a	3/8 × 1/8	.281	.81	.78	1.12
*129-6B	3/8 × 1/4	.281	.84	.78	1.13
*129-6C	3/8 × 3/8	.281	.95	.78	1.25
*129-6d	3/8 × 1/2	.281	1.13	.78	1.35
129-8b	1/2 × 1/4	.415	1.00	.78	1.17
129-8C	1/2 × 3/8	.415	1.00	.78	1.17
*129-8d	1/2 × 1/2	.415	1.13	.79	1.36
129-10C	5/8 × 3/8	.530	/	.87	1.31
129-10D	5/8 × 1/2	.530	/	.87	1.36
129-12d	3/4 × 1/2	.790	/	.87	1.36
129-12E	3/4 × 3/4	.790	/	.91	1.46

* PTF Krátké vlákno

Tento loket, který se používá k vytvoření loketu 90 stupňů, je konstruován z mosazi pro dlouhotrvající službu. Všechny armatury jsou kompatibilní s plastovou nebo gumovou trubicí. Tato montáž je dodávána jak v NPTF, SAE Straight Thread a Metric Thread Ends. Přizpůsobení vyžaduje svorku pro správnou instalaci.

Konektor samčí potrubí 90 ° loket na hadicovou barb. Fluorokarbonové O-kroužky zajišťují hladký provoz s gumovou hadicí a měří 2,00 "(51 mm) i.d. x 1,50" (38 mm) o.d..Tato lokte je konstruován z vysoce kvalitních, mosazných materiálů a přichází s opakovaně použitelným O-kroužkem. Ohyb 90 stupňů umožňuje plynulé přechody mezi trubkami. K dispozici v přímém mužském potrubí, ženském závity SAE a metrické nití.

Hadice Barb 90 ° loket s kováními samců potrubí poskytuje bezpečné spojení mezi našimi výrobky. Tento produkt je navržen tak, aby odstranil jakékoli potenciální únikové body a zajistil, aby vaše hadice zůstaly bezpečně připojeny k vašim armatuřem.
