Jak zvolit kloub potrubí měděné karty

1. Typ objímky měděné karty
Funkce typu měděného ferrul pomocí koncového kloubu se používá hlavně pro připojení zařízení přístroje a měření potrubí. Existuje mnoho typů přímých koncových kloubů typu mědi. Vnější průměr d0 trubky je: φ6mm, φ8mm, φ10mm, φ12 mm atd. Specifikace vlákna jsou: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2npt, Zg1/4 ″, atd.

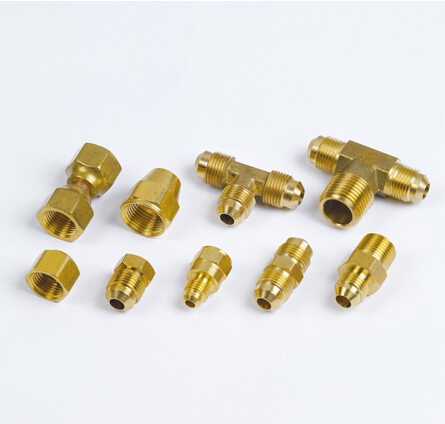

Struktura vzhledu typu objímky měděné karty pomocí koncového kloubu je znázorněna na obrázku 1. Zpracovaný materiál je H62 (chromovaný povrch). Nominální tlak je 1,0 MPa a provozní teplota není vyšší než 150 ° C (provozní teplota nylonové trubice je normální teplota).

Rozsah aplikace: měděná trubka, plastová trubka, nylonová trubka.

Zvláštní pozornost by měla být věnována: spojení mezi zdrojovým ventilem a zařízením a potrubí by nemělo přijmout kompresní montáž. Je to proto, že spojení mezi zdrojovým ventilem, zařízením a potrubí je kritickou součástí a absence kloubu typu ferrule zde pomáhá zajistit kvalitu připojení a usnadnit údržbu a opravu. Podle zkušeností musí být ve skutečném použití kvalita zpracování tohoto kloubu a velikost potrubí velmi přísná, jinak bude kloub unikán kvůli nedostatečnému utěsnění.

2. Typ měděné ferrule rovný střední kloub

K připojení zdroje vzduchu, signálního potrubí a zdroje vzduchu a signálního potrubí se používá přímý typ typu mědi přímým přechodným kloubem. Existuje mnoho typů přímých středních kloubů typu mědi a vnějším průměrem D0 potrubí je: φ6 mm, φ8 mm, φ10 mm, φ12 mm atd. Obrázek 2 ukazuje strukturu vzhledu měděné karty typu objasňování středním kloubem. Procesovací materiál je H62 (chromovaný povrch). Nominální tlak je 1,0 MPa a provozní teplota není vyšší než 150 ℃ (provozní teplota nylonové trubice je normální teplota). Rozsah aplikace: měděná trubka, plastová trubka, nylonová trubka.

Zvláštní pozornost by měla být věnována: spojení mezi zdrojovým ventilem a zařízením a potrubí by nemělo přijmout kompresní montáž. Je to proto, že spojení mezi zdrojovým ventilem, zařízením a potrubí je klíčovou součástí a nepřítomnost potrubí typu ferrule je prospěšná pro zajištění kvality spojení a usnadnění údržby a opravy. Podle zkušeností musí být ve skutečném používání kvalita zpracování tohoto kloubu a velikost potrubí velmi přísná, jinak bude kloub pevně zapečetěn a úniku.
